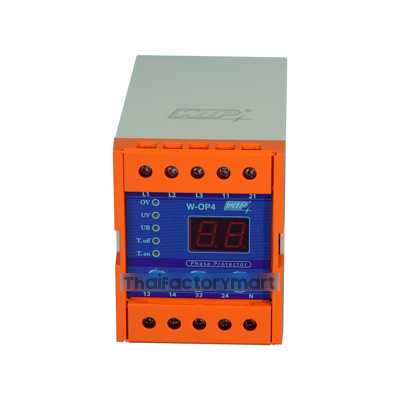

W-OP4 Digital Phase Protector
3Ø Under,Over and Voltages unbalance with Selectable Voltage
WIP Phase Protector รุ่น W-OP4 เป็นอุปกรณ์ป้องกันระบบดิจิตอลเพาเวอร์อิเล็กเทอร์นิกส์ที่ถูกพัฒนาอย่างต่อเนื่อง สำหรับการตรวจสอบ และ ป้องกันกระแสสลับในระบบ 3 เฟส 4 สาย และ 3 เฟส 3 สาย ที่มีประสิทธิภาพ และมีความแม่นยำสูงในการทำงาน โดยคุณสมบัติตรวจสอบการไฟตก,ไฟเกิน แรงดันไฟฟ้าไม่สมดุล และไฟขาด เฟส
การทำงานด้านการไฟฟ้าเกิน (Over voltage)
เมื่อระดับแรงดันเพิ่มกว่าเปอเซนต์ที่ตั้งไว้ วงจรหน่วงเวลาเริ่มนับหน่วงตัด (Delay off) เมื่อครบตามที่ตั้งไว้ รีเลย์จะตัดวงจรอยู่ในสภาวะ De-energize (N/C) และรีเลย์จะต่อวงจรการทำงาน Energize (N/O) โดยอัตโนมัติเมื่อแรงดันไฟฟ้า ลดลงผ่านเปอเซนต์ที่ตั้ง ไว้ลบด้วยค่า Differential (Hysteresis)
การทำงานด้านไฟตก (Under voltage)
เมื่อระดับปรงดันลดลงต่ำกว่าเปอร์เซนต์ที่ตั้งไว้ วงจรหน่วงเวลาเริ่มนับเวลาหน่วงตัด (Delay off) เมื่อครบตามที่ตั้งไว้ รีเลย์จะตัดวงจรในสภาวะ De-energize (N-C) และรีเลย์จะต่อวงจรการทำงาน Energize (N/O) โดยอัตโนมัติเมื่อแรงดันไฟฟ้า เพิ่มสูงขึ้นผ่านเปอร์เซนต์ตั้งไว้ บวกด้วยค่า Differential (Hysteresis)
การทำงานด้วยแรงดันไม่สมดุล (Unbalance voltage)
เมื่อระดับแรงดันในแต่ละเฟสลดลงหรือเพิ่มมีค่าความต่างศีกย์มากกว่าเปอรืเซนต์ที่ตั้งไว้ วงจรหน่วงเวลา เริ่มนับเวลาหน่วงตัด (Delay off) เมื่อครบตามที่ตั้งไว้ รีเลย์จะอยู่ในวงจรอยู่ในสภาวะ De-energize (N-C) และรีเลย์จะต่อวงจรการทำงาน Energize (N/O) โดยอัตโนมัติ เมื่อแรงดันไฟฟ้า กลับสู่สภาวะปกติผ่านเปอร์เซนต์ตั้งไว้บวกด้วยค่า Differential (Hysteresis)
เช็คความผิดปกติของแรงดันที่เกิดขึ้น (Last faulted)
โดยการกดปุ่ม ” ▲ ” LED จะแสดงความผิดปกติของแรงดันครั้งสุดท้าย
สามารถเลือกแรงดันอินพุท
โดยการปรับ DIP Switch ด้านหน้าความต้องการ 380,400 หรือ 415 VAC
W-OP4
จะตัดวงจรอัตโนมัติ รีเลย์อยู๋ในสภาวะ De-energize (N-C) เมื่อเกิดความผิดปกติของแรงดันเพื่อป้องกันมอเตอร์เสียหาย LED จะโชว์สภาวะความผิดปกติของแรงดัน สามารถติดตั้งกับรางมาจตรฐาน 35 มม.(DIN RAIL 35 mm)
การตั้งค่าระบบ (ระบบ Digital)
กดปุ่ม ”set” เพื่อเลือกฟังก์ชั่นการทำงานที่ตั้งค่า O.V., U.V.,U.B.,Time ตามลำดับโชว์ด้วย LED
กดปุ่ม ” ▲ ” เพื่อปรับค่าเพิ่มขึ้นตามครั้งละ 1 หน่วยที่เมื่อปรับค่าตามความต้องการ
เมื่ออกจากพารามิเตอร์ หน้าจอจะแสดงผล ON การตั้งค่าในพารามิเตอร์จะต้องทำอย่างต่อเนื่อง ถ้าช้ากว่า 10 นาที จะกลับสู๋สภาวะปกติอย่างอัตโนมัติ
ข้อมูลพื้นฐาน
CODE: 6006
Over Voltage: 10-20%
Under Voltage: 2-20%
Unbalance Voltage:2-20%
Time delay off: 0-5 sec.
Contact Rating: 5A at 250 VAC
Output Type: DPDT
ข้อมูลจำเพาะ
Feature
Approved standard : CE Mark
Power consumption : 2 VA
Input voltage : 110,220,440,460 VAC (Fixed v. Requirement) 380,400 or 41 VAC 3Ø (Electable)
System Frequency : 50/60 HZ.
Accuracy : ± 0.5% of normal voltage
Display : 7 segment Red LED Letter 0.39″ (9.90 mm.)
Range
Over voltage (OV) : Adjustable from 10% to 20% (Requirement 10-25%)
Under voltage (UV) : Adjustable from 2% to 20% (Requirement 2-25%)
Unbalance voltage (UB) : Adjustable from 2% to 20% (Requirement 2-25%)
Time
Delay off : UV and UB Adjustable 0.5 SCE. OV preset at 2 sec.
Relay output
Output type : 2-pole change over ( DPDT )
Contact rating : 5A at 250 VAC Operations :
Mechanical : 2×107 Times
Electrical : 2×105 Times
Rely reset : Automatic
Environmental
Operating temperature : -10°C to+55°C
Storage temperature : -10°C to+70°C
Ambient humidity : Max 85%RH
Enclosure
Mounting : DIN rail 35 mm.
Housing : ABS UL94V-0
Protection class : IP 20
Wire fixing : Screw terminal block 3.5 mm2 Self lifting
Indicator : LED 3 mm.
Weight : 338 g.
:
:
